淺談建筑工程彩釉玻璃加工技術

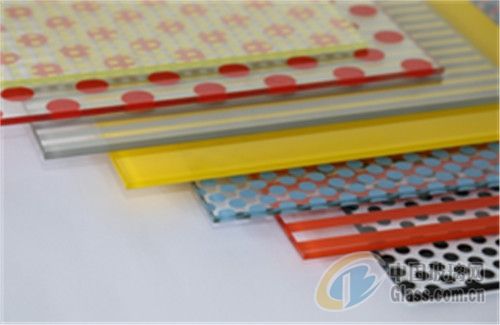

彩釉玻璃是將無機釉料通過絲網印刷、滾筒印刷和數(shù)碼釉料打印等施釉工藝涂覆（或處理）在玻璃表面，經過干燥、加熱爐加熱至玻璃釉料熔融狀態(tài)，并經過鋼化淬冷制得。通過加熱燒結，使釉層與玻璃性結合成一體，具有良好的抗酸堿性和安全性高的玻璃裝飾產品。彩釉玻璃作為一種建筑玻璃材料，其很大的特點不僅是具有裝飾功能，而且使建筑呈現(xiàn)出豐富的色調和圖案，并隨著光線的變化給予動態(tài)美。如圖1-1所示目前常見的彩釉玻璃。

　　釉料的特性

　　釉料材料分氧化物釉料和金屬釉料，其中建筑用彩釉大多數(shù)是無機材料釉料。建筑用釉料施釉的方法多為絲網印刷和棍筒印刷。該釉料成分由熔塊、色料和油劑等成分組成。

　　色料

　　色料是由金屬氧化物或化合物按一定比例經過研磨、混合、燒結、清洗、過濾、烘干、再研磨成粉體而制成，如圖2-1所示。色料在釉料中起到著色作用，在玻璃鋼化（釉料燒結）時，色料、熔塊和玻璃相互黏結在一起，形成有色層。色料除了顯示釉料的顏色外還有一定遮陽性。

　　色料的種類很多如硒紅、鎘紅、鐵紅、鉻綠、鎘硒黃、鈷藍、鈦白等等。其顏色主要由金屬氧化物中顯色離子體現(xiàn)的，而且這些物質具有一定的耐高溫化學穩(wěn)定性，也屬于無機化學染料的范疇。

　　各種顏色的色料所選用的金屬氧化物其燒結溫度及燒結時間都各不相同，需要按照工藝流程加以控制。燒結冷卻后需要進行清洗，其目的是去除燒結時產生的可溶性鹽類及其它雜質。色料在使用時的堆積密度和顆粒的粒徑大小有關系，顆粒粒徑越小，比表面積越大，表面能相對就越大，其分散程度就越大。色料的粒徑一般要求控制研磨到5μm以下。粒徑小的色料，容易獲得均勻的彩釉層。

　　熔塊

　　熔塊右腳基釉，其本質就是類玻璃物質，是易熔玻璃研磨成的粉體材料，燒結后可黏結色素與玻璃本體。如圖2-2所示。

　　熔塊的就是將無機色料高度分散，在較低溫度下載玻璃表面融化，與玻璃本體融合在一起，在燒結過程中熔塊融化時，色料將其染色成有色玻璃，此玻璃與基板表面結合成一個整體形成彩釉玻璃。

　　色料的顏色成分不同，熔塊熔融時所呈現(xiàn)的顏色也不同，因此熔塊的成分應根據(jù)色料的成分及所要求的顏色而選擇匹配的成分。熔塊的的成分等同于玻璃的主要成分，包括：SiO2、B2O3、NaO、ZnO、K2O、CaO、Fe2O3、CdO、Al2O3、P2O5等，某些低溫玻璃熔塊中也加入了PbO。其化學原料成分是：石英、純堿、長石、紅丹、硼酸、鈦白、氧化鎘等。

-轉自中國玻璃網
